Dwyer孔板流量计PE/TE

简要描述:

Dwyer孔板流量计PE/TE

免费咨询:029-86698996

发邮件给我们:13891958005@163.com

分享到: 1
在线留言

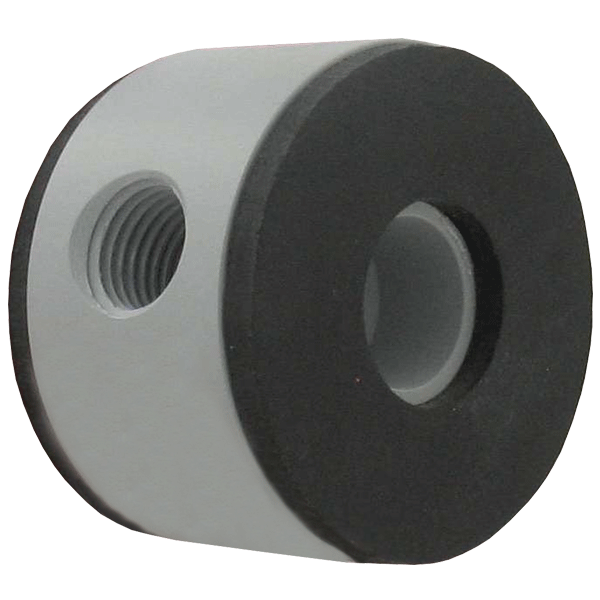

PE孔板流量计提供整体式PVC结构,包括独特的支架或承载环,其中包含计量龙头和整体式垫片。与标准孔板不同,PE系列是真正的主要元件,包括用于压差测量的各种部件。它设计用于任何有传统流量孔板应用的地方。为了提高效率和成本效益,它也可以代替其他初级差别生产者。PE系列有1/2英寸到24英寸的管线尺寸,用于空气和大多数气体。符合或超过ASME、AGA和ISO标准。
TE系列孔板流量计提供类似于OP和PE系列孔板的整体PTFE结构,该结构包含一个独特的支架或承载环,其中包含计量龙头和整体式垫片。TE系列孔板适用于1/2“到24”的管线尺寸,可用于气体、液体、腐蚀性和高温流体。TE系列可以通过在标准法兰(不需要孔板法兰)之间滑动装置来轻松安装。TE系列设计用于任何有传统流量孔板应用的地方。为了提高效率和成本效益,它也可以代替其他初级差别生产者。
产品应用
•建筑物水管中的流体流速
•锅炉给水
•冷却水
•燃烧或压缩空气
•蒸汽流量
特征
•PE系列:
•采用标准法兰安装
•标准“转角水龙头”配置
•无腐蚀材料
•简化安装
•内置计量龙头(1/4“内螺纹NPT标准)
•通过广泛的应用证明其准确性和能效
•确保长期可靠性和准确性
•TE系列:
•优异的耐化学性
•耐候性
•阻燃剂(无工厂垫圈)
•低摩擦(最小磨损)
•孔板厚度1/4英寸,提供更大的稳定性

Service:PE: Clean air and compatible gases; TE: Compatible gases and liquids.

Wetted Material:Monolithic (single piece) constructed entirely of gray PVC for PE or white PTPE for TE, Buna-N gaskets.

Accuracy:±0.6% full scale flow. (Beta= .2-.6) ±0.7% for Beta greater than .6.

Temperature Limits:PE: 140°F (60°C) max; TE: -40 to 200°F (-40 to 93.3°C).

Pressure Limits:150 psi (10 bar) max.

Head Loss:1 - Beta ratio², eg: 1 - 07² = 1 - 0.49 = 51% of the d.p.

Line Sizes:1/2" to 24".

Process Connections:1/4" female NPT.

Installation:Standard flange 125#/150# rating.

Pipe Requirements:General requirements 10 diameter upstream and 5 diameter downstream.

Weight:Varies with line size. See Catalog page.

Model Description
PE-A-1 PVC orifice plate flowmeter, 1/2" line size, 0.200" bore, 0.3 Beta, water capacity: 20" d.p. W/C, 0.62 GPM flow; air capacity: 2.35 SCFM @ 14.7 psia, 3.63 SCFM @ 20 psig, 6.61 SCFM @ 100 psig; 1 lb.
PE-A-2 PVC orifice plate flowmeter, 1/2" line size, 0.310" bore, 0.5 Beta, water capacity: 100" d.p. W/C, 3.44 GPM flow; air capacity: 12.21 SCFM @ 14.7 psia, 19.58 SCFM @ 20 psig, 36.37 SCFM @ 100 psig; 1 lb.
PE-A-3 PVC orifice plate flowmeter, 1/2" line size, 0.430" bore, 0.69 Beta, water capacity: 320" d.p. W/C, 13.00 GPM flow; air capacity: 32.77 SCFM @ 14.7 psia, 56.15 SCFM @ 20 psig, 107.47 SCFM @ 100 psig; 1 lb.
TE-A-1 PTFE orifice plate flowmeter, 1/2" line size, 0.200" bore, 0.3 Beta, water capacity: 20" d.p. W/C, 0.62 GPM flow; air capacity: 2.35 SCFM @ 14.7 psia, 3.63 SCFM @ 20 psig, 6.61 SCFM @ 100 psig; 1 lb.
TE-A-2 PTFE orifice plate flowmeter, 1/2" line size, 0.310" bore, 0.5 Beta, water capacity: 100" d.p. W/C, 3.44 GPM flow; air capacity: 12.21 SCFM @ 14.7 psia, 19.58 SCFM @ 20 psig, 36.37 SCFM @ 100 psig; 1 lb.
TE-A-3 PTFE orifice plate flowmeter, 1/2" line size, 0.430" bore, 0.69 Beta, water capacity: 320" d.p. W/C, 13.00 GPM flow; air capacity: 32.77 SCFM @ 14.7 psia, 56.15 SCFM @ 20 psig, 107.47 SCFM @ 100 psig; 1 lb.
