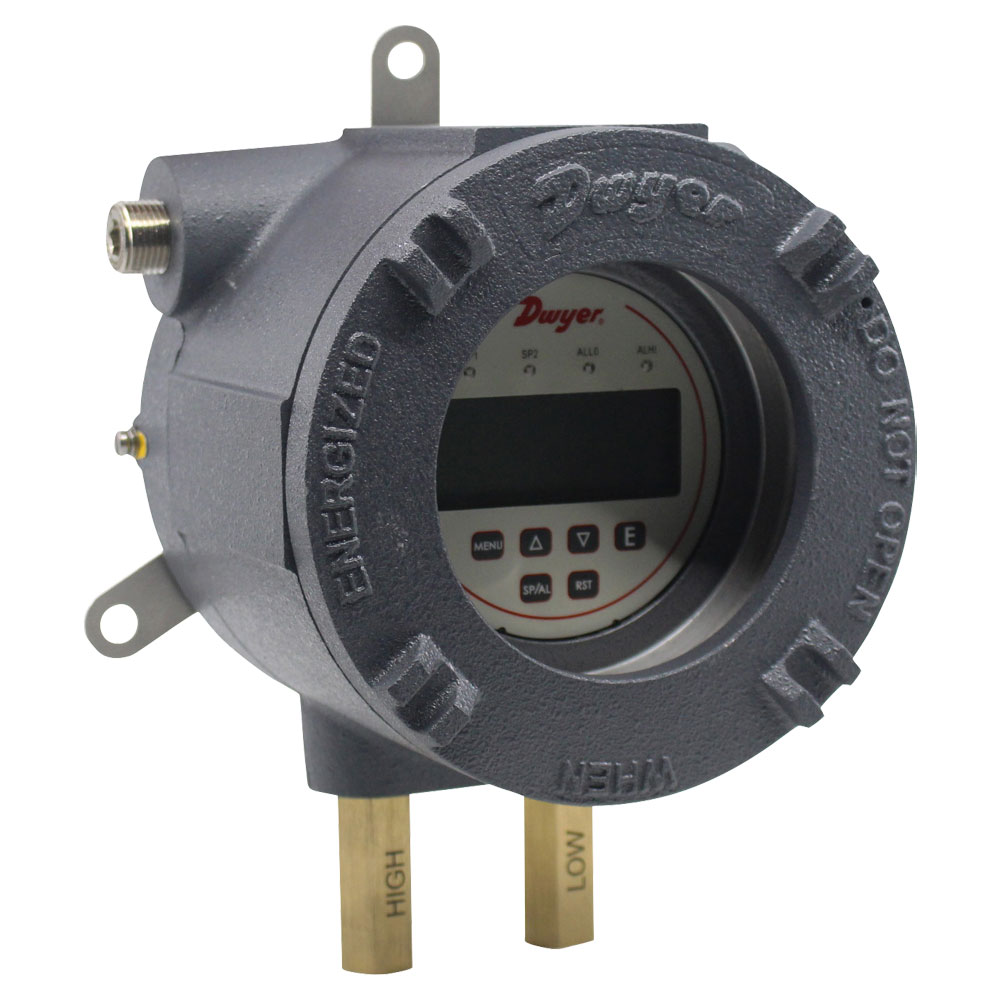

Dwyer防爆差压控制仪AT-DH3

简要描述:

Dwyer 防爆差压控制仪 AT-DH3

免费咨询:029-86698996

发邮件给我们:13891958005@163.com

分享到: 1
在线留言

防爆ATEX/IECEx外壳中的Digihelic®压力控制
AT-DH3 ATEX/IECEx系列认可的Digihelic®差压控制器是一款三合一仪表,具有数字显示仪表、控制继电器开关和带电流输出的变送器。将这三个功能结合起来,可以在一个产品中减少多个仪器,从而节省库存、安装时间和资金。Digihelic®控制器是危险区域压力、速度和流量应用的理想仪器,允许在几个常用工程装置中选择压力、速度或体积流量操作。提供两个带可调死区的SPDT控制继电器,以及可扩展的4-20 mA过程输出。在速度或流量模式下,在4-20 mA信号上提供平方根输出,以与实际流量曲线一致。防火外壳为铝制,可包括一个玻璃窗,用于查看过程信息和数字显示屏上的设定点状态。
安装的重要注意事项:
•电缆必须通过1/2“NPT电缆密封套或ATEX/IECEx导管安装(不随仪表提供)。
•确保在布线后关闭紧盖和电缆密封套,以保持IP66等级。
•仅在仪器断电后打开盖子。
•注意:检查设备和手册上的当地安全规则和警告,确保在危险区域正确使用仪器。
关于非ATEX/IECEx认证,请参见DH3系列。
特征
通过将多个仪器整合到一个ATEX/IECEx批准的产品中,可选玻璃窗和铝制外壳的隔爆外壳可在危险区域保护设备,同时使过程压力和设定点状态的局部可视性
采用LD端口配置时,低压下的响应时间延长

Agency Approvals:

ATEX Compliant:
CE
0477
EX
II 2G Ex db IIC T5, T6 Gb -60°C ≤Ta ≤+50°C (T6) -60°C ≤Ta ≤+60°C (T5) II 2D Ex tb IIIC T75 °C Db IECEx Compliant: Ex db IIC T5, T6 Gb -60°C ≤Ta ≤+50°C (T6) -60°C ≤Ta ≤+60°C (T5) Ex tb IIIC T75°C Db.

 SERIES AT-DH3 SERIES PRESSURE CONTROLLER

     AT-102NA-DH3-X-XXXX  AT-DH3 PR CNTRLR W/ ATEX ENCLOSURE

          1ST SYMBOL (1ST X) RANGE
             002   0 - 0.25 IN WC (0-62.2 PA)
             003   0 - 0.50 IN WC (0-124.5 PA)
             004   0 - 1.0 IN WC (0-249.1 PA)
             005   0 - 2.5 IN WC (0-622.7 PA)
             006   0 - 5.0 IN WC (0-1245 PA)
             007   0 - 10.0 IN WC (0-2491 PA)
             009   0 - 25 IN WC (0-6227 PA)
             010   0 - 50 IN WC (0-12.45 KPA)
             011   0 - 100 IN WC (0-24.91 KPA)
             013   0.25 - 0 - 0.25 IN WC (62.2 - 0 - 62.2 PA)
             014   0.5 - 0 - 0.5 IN WC (124.5 - 0 - 124.5 PA)
             015   1 - 0 - 1 IN WC (249.1 - 0 - 249.1 PA)
             016   2.5 - 0 - 2.5 IN WC (622.7 - 0 - 622.7 PA)
             017   5 - 0 - 5 IN WC (1245 - 0 - 1245 PA)
             018   10 - 0 - 10 IN WC (1249 - 0 - 1249 PA)

          2ND SYMBOL (2ND X) COVER
             B     BLIND
             W     GLASS WINDOW

          3RD SYMBOL (3RD X) PRESSURE PORT/VALVE MATERIAL
             1     BRASS
             2     STAINLESS STEEL

          4TH SYMBOL (4TH X) PRESSURE PORT/VENTING VALVE
             VS0   STD PRESSURE PORT 1/8” FEMALE NPT/NO VENTING VALVE
             VL0   LD PRESSURE PORT 1/8” FEMALE NPT/NO VENTING VALVE
             VS1   STD PRESSURE PORT 1/8” FEMALE NPT/STD VENTING VALVE
             VS2   STD PRESSURE PORT 1/8” FEMALE NPT/LD VENTING VALVE
             VL1   LD PRESSURE PORT 1/8” FEMALE NPT/LD VENTING VALVE

          4TH SYMBOL (4TH X) CABLE ENTRY
             12    1/2" NPT ANSI/ASME B1.20.1
