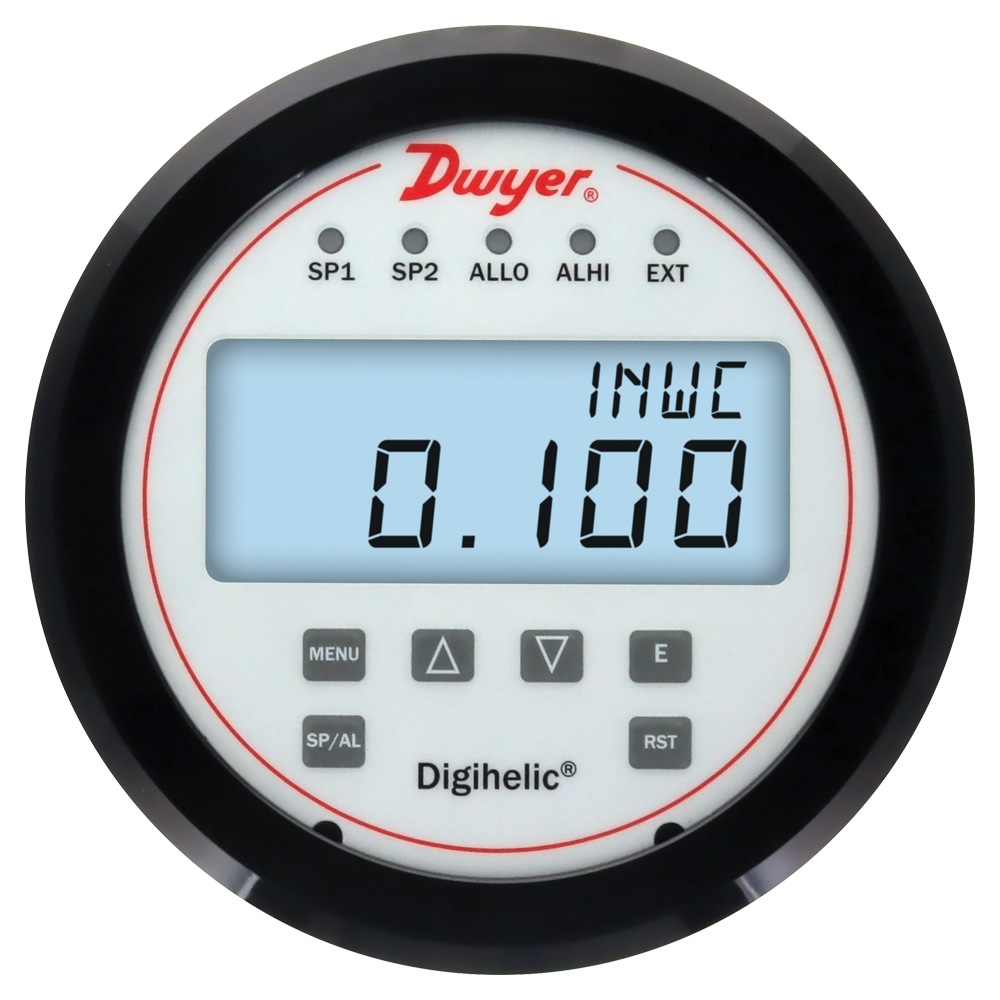

DHC系列Digihelic?差压控制器是三项功能的组合仪表，包括数显差压表、继电器控制输出差压开关，电流和电压信号输出的差压变送器。三合一组合可以精简库存，节约安装时间和成本。DHC系列Digihelic?差压控制器最适用于差压测量，风速测量，风量测量，可选多种工程单位，单向双向组合量程。
技术指标
介质： 空气，不可燃的兼容气体。
材质： 咨询工厂。
外壳材料： 聚碳酸酯。
精度： 所有量程±0.5%FSO，除了0.5 in w.c.量程的精度为±1% FSO，量程小于或等于±0.25 in w.c.的精度为±1.5%FSO。
稳定性： 每年 < ±1%FSO。
压力 限制： 量程 > 1 in w.c.：最大操作压力6 psi，爆裂压力6 psi；量程 ≤ 1 in w.c.：最大操作压力3.6 psi ，爆裂压力6 psi。
温度限制： -4 至 158°F（-20 至 70°C）。
温度影响： 0.02% FS/°F(.036%FS/°C)。
电源要求： 12-28VDC 或 12-28VAC 50至400Hz。
功耗： 最大3VA。
输出信号： 4-20mA（4线）；0-10V、0-5V、1-5V和2-10V（4线）。通讯：BACnet MS/TP或Modbus® RTU。
支持的波特率： 9600、19200、38400、57600、76800、115200。
设备负载： 1/8 单位负载。
零点和量程调整： 可通过菜单配置。
响应时间： 400ms（当阻尼设置为0时）。
显示： 带背光的LCD显示屏，LED状态指示灯。
电气连接： 15针高密度D型公接头。带18˝(46cm)长的15芯电缆。
过程连接： 侧面和背面有1/8˝NPT内螺纹接口。
外壳防护等级： NEMA 4X(IP66)。
安装方向： 任意方向。
尺寸： 5˝(127mm) x 1.9˝(48mm)深。
重量： 8.8 盎司（250克）。
机构认证： BTL、CE。
开关技术指标
开关类型： 2个单刀双掷继电器。
额定值： 1A@30VAC/VDC。
设定点调整： 可通过菜单配置。
优点/特点
● 多功能的创新仪表，三合一的设计，可以精简库存，节约安装时间和成本。
● 在极低差压测量时能达到1.5%的精度，超过1英寸水柱量程的仪表为0.5%的精度。
● 使用内置菜单进行配置安全可靠
● 可选不锈钢表框现场对DHC控制器进行升级
产品应用场合
● 风量
● 过滤器状态
● 风管或建筑物静压
● 风门和风机控制
| Model | Description |
|---|---|
| DHC-002 | Differential pressure controller, range 0.25" w.c. |
| DHC-003 | Differential pressure controller, range 0.5" w.c. |
| DHC-004 | Differential pressure controller, range 1.0" w.c. |
| DHC-006 | Differential pressure controller, range 2.5" w.c. |
| DHC-008 | Differential pressure controller, range 5.0" w.c. |
| DHC-009 | Differential pressure controller, range 10.0" w.c. |
| DHC-010 | Differential pressure controller, range 25.0" w.c. |
| DHC-011 | Differential pressure controller, range 50.0" w.c. |
| DHC-012 | Differential pressure controller, range 100.0" w.c. |
| DHC-202 | Differential pressure controller, range ±0.25" w.c. |
| DHC-204 | Differential pressure controller, range ±1.0" w.c. |
| DHC-206 | Differential pressure controller, range ±2.5" w.c. |
| DHC-209 | Differential pressure controller, range ±10.0" w.c. |
