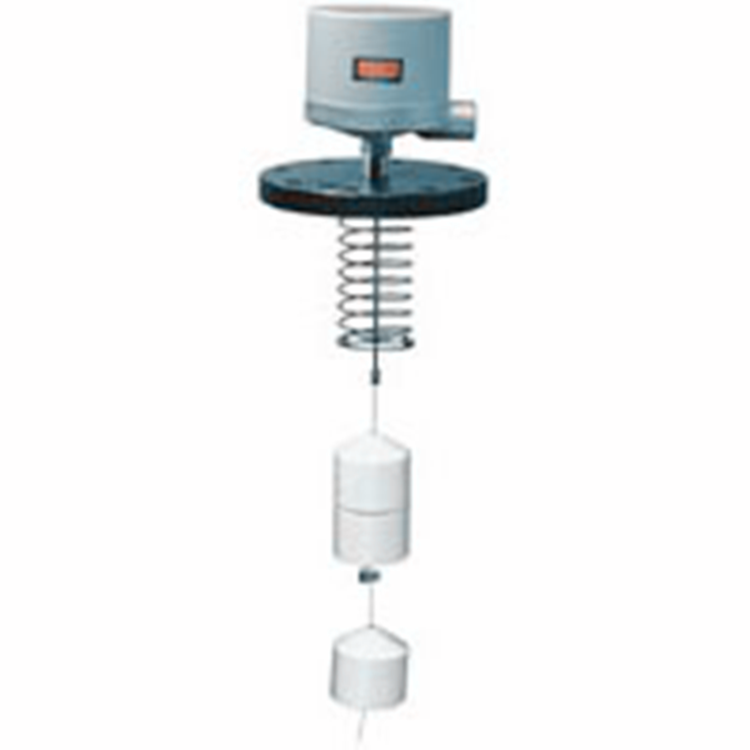

Mercoid 液位开关控制 B-190系列

简要描述:

Mercoid 液位开关控制 B-190系列

免费咨询:029-86698996

发邮件给我们:13891958005@163.com

分享到: 1
在线留言

顶部安装浮筒型、可调设置点、磁力操作、可选择密封快速开关

B-190液位开关控制是一种顶部安装的置换式液位控制。他们的工作原理是,淹没在水中的固体在液体中重量会减小,随着液位的升高和重量的下降,悬浮它们的弹簧上的拉力会减小。这个系列提供一系列的电缆长度,比重,电路类型和外壳额定值。

应用及案例

·  抽水站

·  发泡液

·  卫生/污水处理

·  油漆和清漆

·  搅动或湍流的液体

·  重油炼油厂

·  化工厂

·  发电站



产品特色

·  非常通用的设计

·  置换器悬挂在螺旋弹簧上,不会漂浮在液体表面上,并且不受湍流或压力的影响

·  非常适合粘性或污浊液体的应用

·  粘性或污浊液体



技术指标

介       质    可兼容液体

材       质    电缆、弹簧和停止器;316SS,可选择Inconel® 弹簧;

                   浮筒位移传感器:瓷器,可选择304SS、316SS 或碳胶(石墨)

温度范围    0 ~ 93.3 ℃(32 ~ 200 °F),也可选更高级别

压力范围    125 psig (8.6 bar),也可选更高级别

防护指标    NEMA 4X,可选一般或防爆

开关类型    单刀双掷,快速开关,密封快速开关或水银开关;可选择双刀双掷或双态

电气指标    快速开关:12A @ 120VAC,5A @240VAC,0.5A @ 125VDC,

                   0.25A @ 250VDC,阻抗;

                   密封快速开关:5A @ 120VAC,5A @ 240VAC,5A @ 30VDC

                   水银开关:4A @ 240VAC/DC,2A@ 240VAC/DC,

                  可选择更高容量触电的水银开关

电气连接    旋紧接线端

导管连接    3/4" NPT 内螺纹

工艺连接    4" 125 铸铁法兰连接,其他材料、大小和级别的法兰都可选择

安装方向    垂直

设定点调节    通过移动位移传感器调节,见尺寸图表确定最大最小值

死       区    通过移动位移传感器调节,见尺寸图表确定最大最小值

比       重    标准为 1.0,如有特殊比重需要可更换型号的1.0值,范围为0.5 - 1.2

电缆长度    标准 10'(3m),可选择到 100'(30.5m)

重       量    11.34 kg (25 lb)

型号表

型号

开关类型

B190-WT-4810-S-A-1.0-6

B190-WT-7810-S-A-1.0-6

B190-WT-7810HM-S-A-1.0-6

水银 SPDT

快速 SPDT

全密封、快速 SPDT

机构认证    UL (HM开关无)
