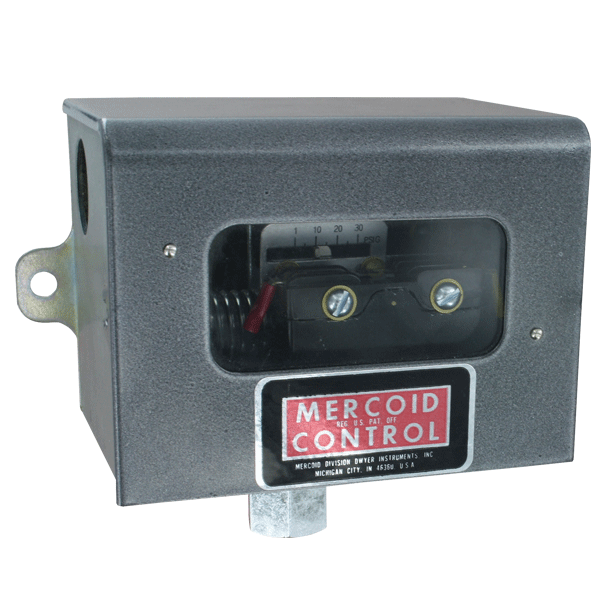

Mercoid 膜片式压力开关 AP系列

简要描述:

Mercoid 膜片式压力开关 AP系列

免费咨询:029-86698996

发邮件给我们:13891958005@163.com

分享到: 1
在线留言

可视设定点调节,紧凑

AP 系列压力开关是适用于仪表用气或其它低压应用场合的底成本,小尺寸的开关。可观察的设定点和可外部调整。它用于空气和无腐蚀性气体或和材质兼容液体,它还有全天侯防护和防爆的外壳。


应用及案例

• 低压应用

• 仪表气体

产品特色

• 防爆和防雨外壳为户外使用或恶劣环境操作提供设备保护

• 外部开关设置点调整减少设置时间

技术指标

材       质    尼龙增强型 Buna-N 和钢制,PTFE 和316不锈钢

温度范围    -35 ~ 66 ℃(-30 ~ 150 °F)

压力范围    见类型表

防护指标    普通用途,可选择全天候和防爆

开关类型    SPDT 水银开关或 SPDT 快速开  关,还有其他开关类型供选择

电气指标    水银开关:4A @ 120 VAC/DC,2A@ 240 VAC/DC;

            快速开关:15A @ 120 VAC,  8A @240VAC,0.5A @120 VDC

            0.25A @ 240 VDC 电气接口    旋紧接线端

管道连接    对 1/2"(12.7 mm)集线管,7/8"(22.23 mm)孔

工艺连接    1/4" NPT,内螺纹

安装定位    水银开关型号用于垂直方向, 快速开关型号用于任何方向

设定点调节    外部螺丝

重       量    普通用途:0.9 kg(2 lbs)

死       区    见型号表

机构认证    FM,UL,CSA

型号列表



型号表

型号

开关类型 SPDT

量程

开关死区

最大压力

AP-153-33

Mercury

10 in VAC - 50 in w.c. (2.5 - 12.4 kPa)

5 in w.c. (1.2 kPa)

6 in w.c. (1.49 kPa)

15(1.03)

AP-153-37

Mercury

1 - 30 psig (0.07 - 2.1 bar)

0.4 psig(0.03 bar)

0.75 psig(0.05 bar)

60(4.14)

AP-153-39

Mercury

10 - 125 psig (0.69 - 8.6 bar)

2 psig (0.14 bar)

6 psig(0.04 bar)

160(11.0)

AP-7021-153-33

Snap

10 in VAC - 50 in w.c.(2.5 - 12.4 kPa)

8 in w.c. (2.0 kPa)

10 in w.c.(2.49 kPa)

15(1.03)

AP-7021-153-37

Snap

1 - 30 psig (0.07 - 2.1 bar)

0.75 psig(0.05 bar)

1.5 psig(0.10 bar)

60(4.14)

AP-7021-153-39

Snap

10 - 125 psig (0.69 - 8.6 bar)

3 psig (0.21 bar)

7 psig (0.48 bar)

160(11.0)
