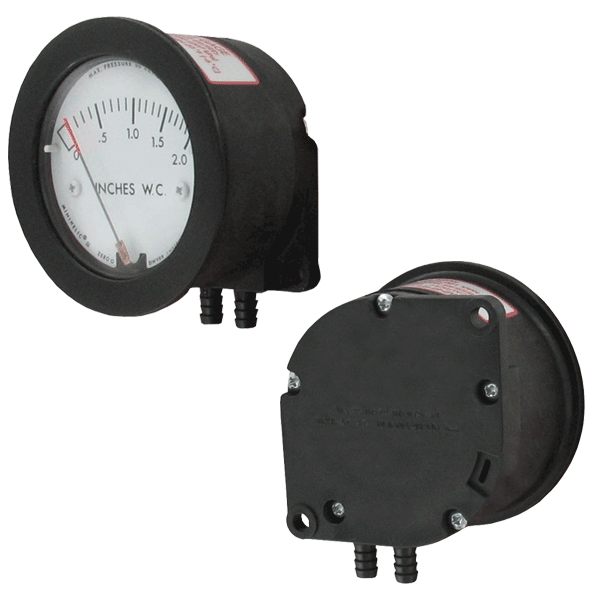

2-5000-500pa 差压表现货供应

简要描述:

2-5000-500pa 差压表现货供应 DWYER 原装进口

免费咨询:029-86698996

发邮件给我们:13891958005@163.com

分享到: 1
在线留言

差压表外壳是由玻璃纤维尼龙铸成,面板由聚碳酸酯铸成,可应用于恶劣环境和高压场合。Minihelic®Ⅱ表有±5%精度和低成本适用于各种OEM和终用户使用。OEM应用包括室内空气净化,呼吸医疗设备,空气取样器,气流罩和电子空气冷却系统。作为空气过滤器表,Minihelic®Ⅱ被终应用于大型固定发动机,压缩机,通风设备,空气处理设备。Minihelic®Ⅱ型差压表可替代Magnehelic®型差压表用于精度,灵敏度要求不高,差压范围变化不大的场合。

 2-5000-500pa 差压表现货供应

Dwyer 2-5000系列Minihelic差压表规格

介质:空气及兼容气体

外壳:玻璃纤维尼龙铸成;聚碳酸酯

精度: 温度70℉(21.1℃)时,满量程±5%

压力范围:所有压力连接口是持续30psig (2.067bar)

温度范围:20到120℉(-6.67到48.9℃)

尺寸: 2-1/16″(52.39 mm) 表盘直径

安装方位: 垂直安装,其它方位咨询工厂

过程连接:尖嘴接头适合于3/16″内径管道(标准),1/8″MNPT阳螺纹(可选)

重量: 6盎司(170.1克)



警告:产品仅用于空气及兼容气体



压力连接

A:标准Minihelic®Ⅱ差压表提供两个倒钩螺栓压力接口,它和差压表后壳为一体,它可以很方便地快速地和3/16″I.D.橡胶或塑料管相连



B:当应用于压力较高的场合,可提供1/8″MNPT阳螺蚊接口

:仪表背后的椭圆形过压排放孔在接口右侧.这个出口于膜片密封连接,压力达75 PSI时放气卸压

 2-5000-500pa 差压表现货供应





Dwyer 2-5000系列Minihelic差压表安装

Dwyer提供Minihelic®Ⅱ差压表面板安装用的安装件,安装时在面板上开2-5/8" (67 mm)直径的孔,面板厚达1/2" (13 mm)可容纳安装件。若需要,也可进行表面安装,这时用两个4-40螺丝,穿入面板后与仪表螺丝孔固定。表面安装需要预留两个用于两压力接头的孔。













型号





量程







型号

型号

(英寸水柱)

型号

量程(PSI)

型号

(毫米水柱)

2-5000-0

0-0.5

2-5205

0-5

2-5000-25MM

0-25

2-5001

0-1.0

2-5210

0-10

2-5000-50MM

0-50

2-5002

0-2.0

2-5215

0-15

2-5000-100MM

0-100

2-5003

0-3.0

*2-5230

0-30

型号

量程(帕)

2-5005

0-5.0





2-5000-125Pa

0-125

2-5010

0-10





2-5000-250Pa

0-250

2-5020

0-20

附件



2-5000-500Pa

0-500

2-5040

0-40

A-434 便携工具包

型 号

量 程 (千帕)

2-5060

0-60

A-497 表面安装支架

2-5000-1kPa

0-1

2-5100

0-100

A-609 空气过滤工具包

2-5000-3kPa

0-3



*此量程使用螺旋缠绕铜波纹管指针驱动装置,其它量程请咨询工厂。

如选择1/8″MNPT阳螺蚊接头,增加-NPT后缀. 例如:2-5001-NPT
