Dwyer3件式NPT不锈钢球阀WE02系列

简要描述:

Dwyer3件式NPT不锈钢球阀WE02系列

免费咨询:029-86698996

发邮件给我们:13891958005@163.com

分享到: 1
在线留言

WE02系列3件式NPT不锈钢球阀

全端口、透气球、电动或气动执行机构
WE02系列集成了一个全流道3件式不锈钢球阀,可实现最大流量和最小压降。该阀门具有防喷阀杆,可增加安全性,增强PTFE阀座和密封件可延长使用寿命,316不锈钢(ASTM CF8M)球阀可提高性能。致动器直接安装,为狭小空间创造紧凑的装配。限位开关可直接安装在阀门上,允许远程位置指示。

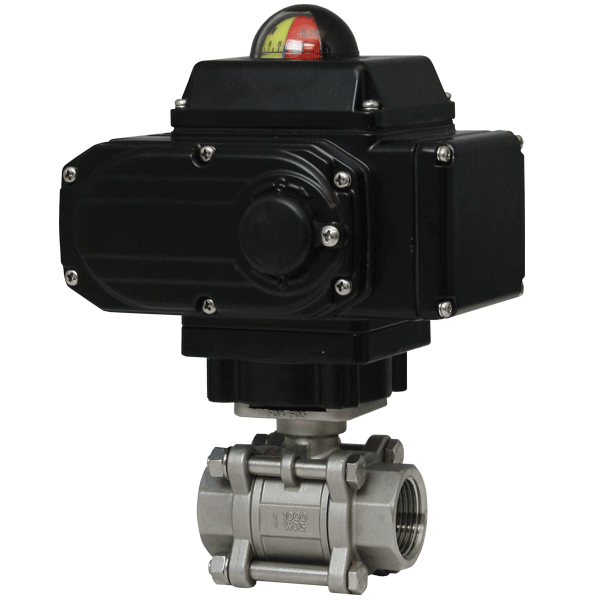

WE02系列可配置电动或气动执行机构。电动执行机构可用于防风雨或防爆、各种电源电压和双位置或调制控制。两位执行器使用电源电压驱动阀门打开或关闭,而调制执行器接受4至20 mA的阀门定位输入。执行机构具有热过载保护和永久润滑齿轮系。
气动双作用致动器使用气源驱动阀门打开和关闭。致动器有两个供油口,一个驱动阀门打开,另一个驱动阀门关闭。弹簧复位气动执行器使用气源打开阀门,内部加载的弹簧将阀门复位至关闭位置。SN电磁阀也可用于在供气口之间电动切换供气压力,以打开和关闭阀门。致动器由阳极氧化和环氧涂层铝制成,可提供多年的无腐蚀服务。

产品应用

气体或液体流量控制是快速气密关闭的理想选择
特征
能够配置为适合任何应用程序
限位开关可安装在手动阀上,用于远程监控
透气球,以减少操作扭矩
防风雨或防爆电动执行机构
双作用或弹簧复位阳极氧化铝气动执行机构
每次更换密封件均采用3件式设计
全流道设计减少了通过阀门的压降
阀门
服务:兼容液体和气体。
主体:3件式。
管线尺寸:1/2至3“。
端部连接:内螺纹NPT。
压力限制:28“Hg至1000 psi(-0.7至69 bar)至250°F。
润湿材料:阀体和阀球:316不锈钢(CF8M);茎:316不锈钢;阀座:RTFE/PTFE;密封件、垫圈和填料:聚四氟乙烯。
温度限制:-20至392华氏度(-29至200摄氏度)。
其他材料:O型圈:氟橡胶;手柄:304不锈钢;;阀杆螺母、锁紧装置、压盖环:304不锈钢;手柄套:PVC。
机构批准:符合欧盟指令2011/65/EU(RoHS II)的技术要求。

WE02-X-XXX-OPT   WE02 3-PIECE PNEUMATIC STAINLESS STEEL BALL VALVE

        1ST SYMBOL (1ST X) Range
           CHD00   1/2 IN HAND OPERATED
           DHD00   3/4 IN HAND OPERATED
           EHD00   1 IN HAND OPERATED
           FHD00   1-1/4 IN HAND OPERATED
           GHD00   1-1/2 IN HAND OPERATED
           HHD00   2 IN HAND OPERATED
           IHD00   2-1/2 IN HAND OPERATED
           JHD00   3 IN HAND OPERATED
           CDA01   1/2 IN DOUBLE ACTING
           DDA01   3/4 IN DOUBLE ACTING
           EDA02   1 IN DOUBLE ACTING
           FDA02   1-1/4 IN DOUBLE ACTING
           GDA03   1-1/2 IN DOUBLE ACTING
           HDA03   2 INDOUBLE ACTING
           IDA04   2-1/2 IN DOUBLE ACTING
           JDA05   3 IN DOUBLE ACTING
           CSR02   1/2 IN SPRING RETURN
           DSR02   3/4 IN SPRING RETURN
           ESR03   1 IN SPRING RETURN
           FSR03   1-1/4 INSPRING RETURN
           GSR04   1-1/2 IN SPRING RETURN
           HSR05   2 IN SPRING RETURN
           ISR07   2-1/2 IN SPRING RETURN
           JSR07   3 IN SPRING RETURN

        2ND SYMBOL (2ND X) SOLENOID (PNEUMATIC ACTUATOR ONLY)
           N       NO SOLENOID
           A       NEMA 4X NAMUR SOLENOID

        3RD SYMBOL (3RD X) SOLENOID VOLTAGE(PNEUMATIC ACTUATOR ONLY)
           N       NO SOLENOID
           A       110 VAC
           B       220 VAC
           C       24 VAC
           D       24 VDC
           E       12 VDC

        4TH SYMBOL (4TH X) POSITIONERS AND SWITCHES
           00      NONE
           01      42ADO EXP LIMIT SWITCH
           02      45VDO EXP POSITION TRANSMITTER
           03      42ADO-B ATEX LIMIT SWITCH
           04      42ADO-IE IECEX LIMIT SWITCH
           06      QV-210101 POLY LIMIT SWITCH
           07      VPS AND P1 PROX SWITCH
           08      265ER-D5 POSITIONER
           09      285ER-D5 SMART POSITIONER

        OPTIONS (OPT) (PNEUMATIC ACTUATORES ONLY)
           -NO     FAIL OPEN SPRING RETURN ACTUATOR
