WE04系列两件式法兰不锈钢球阀

简要描述:

WE04系列两件式法兰不锈钢球阀

免费咨询:029-86698996

发邮件给我们:13891958005@163.com

分享到: 1
在线留言

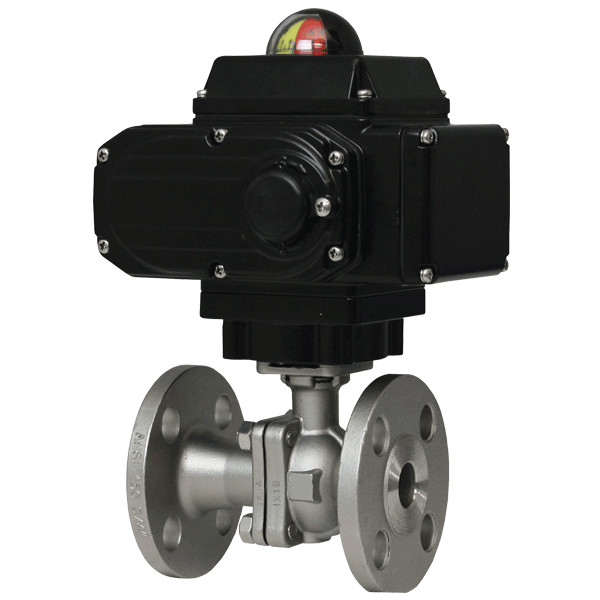

WE04系列两件式法兰不锈钢球阀
150#ANSI法兰、通风球、电动或气动执行机构
WE04系列采用了一个全流道2件法兰不锈钢球阀,以最小的压降实现大流量。该阀门的特点是防喷阀杆可增加安全性,加强PTFE阀座和密封可延长使用寿命,316 SS(ASTM CF8M)球阀可提高性能。执行机构直接安装,为狭小空间提供紧凑的组件。限位开关可直接安装在阀门上,以实现远程位置指示。
WE04系列可配置气动或电动执行机构。电动执行机构有防风雨或防爆、多种电源电压和双位或调制控制。两位执行器使用电源电压驱动阀门打开或关闭,而调制执行器接受4至20 mA的阀门定位输入。热过载保护和齿轮传动装置具有永久润滑功能。
气动双作用执行机构使用气源驱动阀门打开和关闭。致动器有两个供油口,一个驱动阀门打开,另一个驱动阀门关闭。弹簧复位气动执行器使用气源打开阀门,内部加载的弹簧将阀门复位至关闭位置。SN电磁阀也可用于在供气口之间电动切换供气压力,以打开和关闭阀门。执行机构由阳极氧化和环氧涂层铝制成,可提供多年的无腐蚀服务。

产品应用

气体或液体流量控制是快速气密关闭的理想选择
特征
能够配置为适合任何应用程序
限位开关可安装在手动阀上,用于远程监控
透气球,减少操作扭矩
防风雨或防爆电动执行机构
双作用或弹簧复位阳极氧化铝气动执行机构
消除线程,减少安装和维护时间
全流道设计减少了整个阀门的压降

WE04-X-XXX-OPT   WE04 2-PIECE PNEUMATIC 150# FLANGED SS BALL VALVE

        1ST SYMBOL (1ST X) RANGE
           CHD00   1/2 IN HAND OPERATED
           DHD00   3/4 IN HAND OPERATED
           EHD00   1 IN HAND OPERATED
           GHD00   1-1/2 IN HAND OPERATED
           HHD00   2 IN HAND OPERATED
           IHD00   2-1/2 IN HAND OPERATED
           JHD00   3 IN HAND OPERATED
           CDA01   1/2 IN DOUBLE ACTING
           DDA01   3/4 IN DOUBLE ACTING
           EDA02   1 IN DOUBLE ACTING
           GDA03   1-1/2 IN DOUBLE ACTING
           HDA03   2 INDOUBLE ACTING
           IDA04   2-1/2 IN DOUBLE ACTING
           JDA04   3 IN DOUBLE ACTING
           CSR02   1/2 IN SPRING RETURN
           DSR02   3/4 IN SPRING RETURN
           ESR03   1 IN SPRING RETURN
           GSR04   1-1/2 IN SPRING RETURN
           HSR05   2 IN SPRING RETURN
           ISR06   2-1/2 IN SPRING RETURN
           JSR06   3 IN SPRING RETURN

        2ND SYMBOL (2ND X) SOLENOID (PNEUMATIC ACTUATOR ONLY)
           N       NO SOLENOID
           A       NEMA 4X NAMUR SOLENOID

        3RD SYMBOL (3RD X) SOLENOID VOLTAGE(PNEUMATIC ACTUATOR ONLY)
           N       NO SOLENOID
           A       110 VAC
           B       220 VAC
           C       24 VAC
           D       24 VDC
           E       12 VDC

        4TH SYMBOL (4TH X) POSITIONERS AND SWITCHES
           00      NONE
           01      42ADO EXP LIMIT SWITCH
           02      45VDO EXP POSITION TRANSMITTER
           03      42ADO-B ATEX LIMIT SWITCH
           04      42ADO-IE IECEX LIMIT SWITCH
           06      QV-210101 POLY LIMIT SWITCH
           07      VPS AND P1 PROX SWITCH
           08      265ER-D5 POSITIONER
           09      285ER-D5 SMART POSITIONER

        OPTIONS (OPT) (PNEUMATIC ACTUATORES ONLY)
           -NO     FAIL OPEN SPRING RETURN ACTUATOR
